S型水平中开离心式单级双吸泵

概 述

S型水平中开离心式单级双吸泵为单级双吸水平中开式离心泵，供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体，被输送液体的温度为0℃

~80℃。适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。允许最大进口压力是0.6MPa。

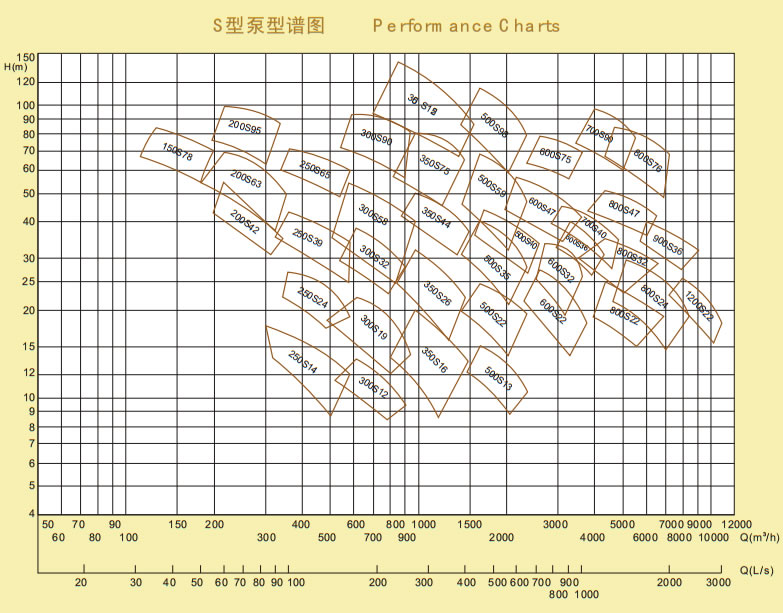

S型水平中开离心式单级双吸泵参数范围：

流量Q： 112～10800m3/h扬程H： 8.5～140 m

型号说明：

300S—19A

300— 吸入口径300mm

S— 单级双吸水平中开式离心泵 19— 设计点扬程

A—  表示叶轮外径第一次变化，A、B、C⋯⋯依次类推

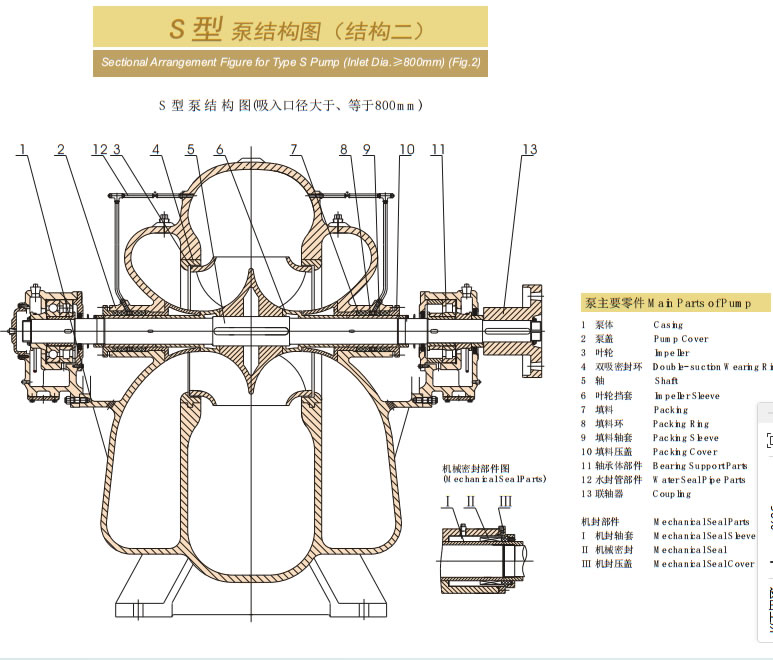

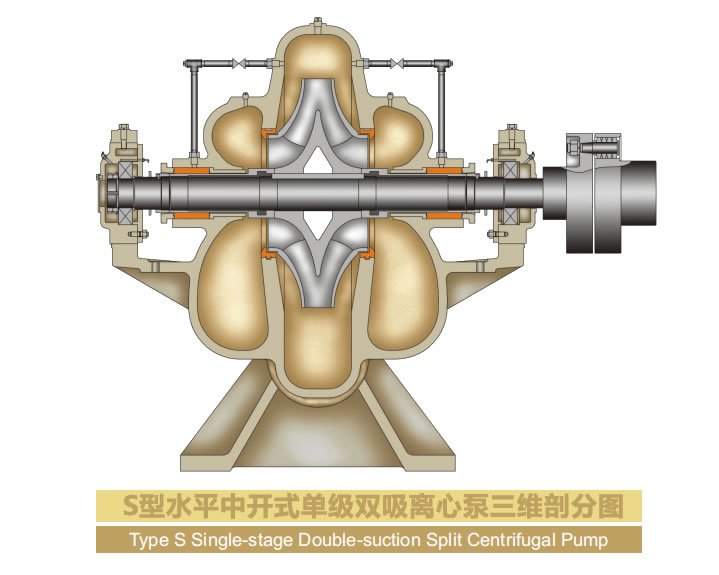

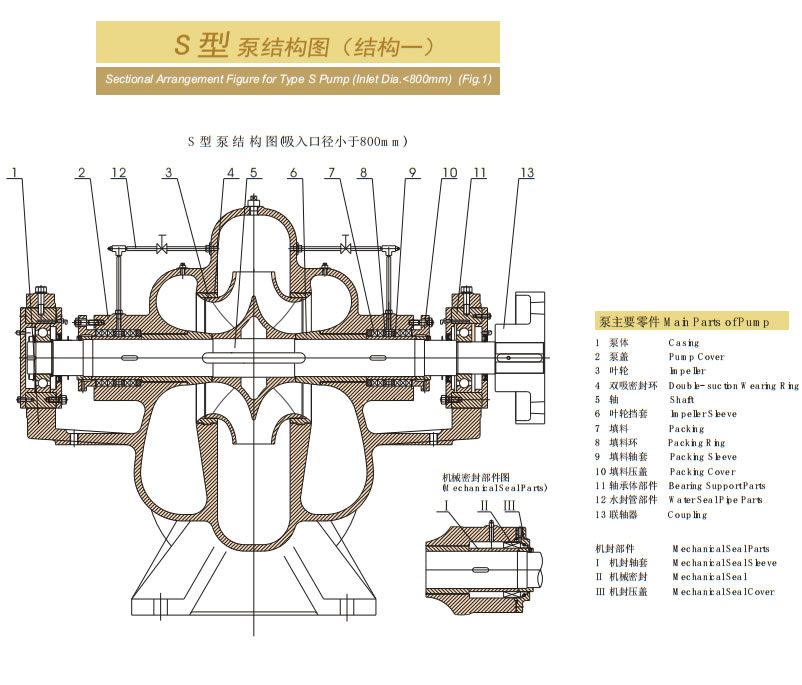

S型水平中开离心式单级双吸泵结构说明

S型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直成水平方向。检修时勿需拆卸进出口水管及电动机。

泵的主要零件有泵体、泵盖、叶轮、轴、轴套、双吸密封环等，其中叶轮、轴套、双吸密封环为易损件。

叶轮用轴套和轴套螺母固定在轴上，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力通过其自身叶片对称布置达到平衡。

双吸密封环用以减小水泵压水室的水漏回吸水室。

泵的轴封分填料密封和机械密封两种，轴承润滑方式分干油润滑和稀油润滑两种，当泵口径为800mm以下基本采用干油润滑，泵口径为800mm以上基本采用稀油润滑。

泵通过弹性联轴器与电动机联接。

旋转方向

从传动端看，泵为顺时针方向旋转，此时吸入口在右，吐出口在左。（如用户需要，亦可改为逆时针方向旋转）

主要零件材质

泵的过流部件材质均为铸铁。(如用户需要，叶轮亦可用铸钢或黄铜制造，但须在订货合同上注明。)

成套范围

成套供应泵、电动机、底板、联轴器、进出口短管等。泵吸入口径

≤200mm配公用底座，其余不配底座。

订货时请注明主要零件材质及轴封形式，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
